三相步進電機-三相步進電機接線圖 110mm


發布時間：2020-08-07 03:21:57
三相步進電機規格參數

項目 技術參數
步距角 1.2°
步距角精度 ±5%（整步，空載）
電阻精度 ±10%（@20°）
電感精度 ±20%( 1KHz)
溫升 80℃Max.(額定電流，2相通電)
環境溫度 -20°～ + 50℃
絕緣電阻 100MΩMin.500VDC
耐壓 500VAC一分鐘
徑向間隙 0.6mmMax.(450g負載)
軸向間隙 0.8 mmMax.(450g負載)

三相步進電機規格參數型號參數：

型號 步距角
(度)		 額定電流
(A)		 相電阻
(Ω)		 相電感
(mH)		 保持轉矩
(N.M)		 轉子慣量
(g.c㎡)		 重量
(kg)		 機身長
(mm)		 軸徑
(mm)		 引線數
1103S08 1.2 6.90 1.25 4.49 8 6000 5.0 124.5 19 平鍵6x30
1103S12 1.2 6.90 1.89 8.34 12 9720 6.6 148.0 19 平鍵9x30
1103S16 1.2 6.90 1.89 8.73 16 13560 9.0 182.0 19 平鍵6x30
1103S20 1.2 6.90 1.89 7.26 20 17400 11.1 216.0 19 平鍵6x30


三相步進電機外形尺寸圖

三相步進電機外形尺寸圖

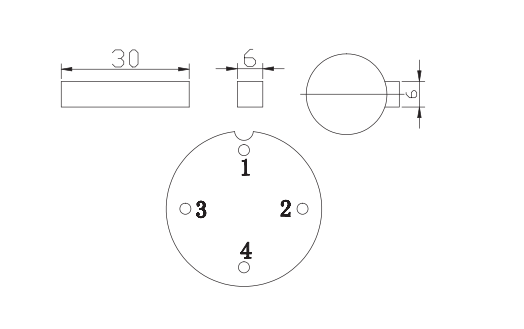

三相步進電機接線方式

序號 1 2 3 4 備注
相序 U V W GND 四芯插座

三相步進電機接線圖
三相步進電機接線圖
