110三相步進電機 參數、接線圖-深圳混合式步進電
發布時間：2020-08-10 05:50:54
三相混合式步進電機技術參數：
| 項目 | 技術參數 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%（1KHz） |
| 溫升 | 80 ℃ Max.(額定電流，2相通電) |
| 環境溫度 | -20℃~﹢50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.025mmMax.（450g負載） |
| 軸向間隙 | 0.1-0.3mmMax.（450g負載） |
三相混合式步進電機型號參數、額定電流、電機重量
| 型號 |
步距角 (度) |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩 (N.M) |
轉子慣量 (g.c㎡) |
重量 (kg) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 1303S15 | 1.2 | 6.90 | 0.88 | 3.70 | 15 | 20000 | 11.0 | 154.0 | 24 | 平鍵8x30 |
| 1303S20 | 1.2 | 6.90 | 1.10 | 4.90 | 20 | 25700 | 14.1 | 183.0 | 24 | 平鍵8x30 |
| 1303S28 | 1.2 | 6.90 | 2.80 | 17.90 | 28 | 33970 | 17.2 | 215.0 | 24 | 平鍵8x30 |
| 1303S35 | 1.2 | 6.90 | 3.30 | 21.52 | 35 | 41240 | 19.8 | 247.0 | 24 | 平鍵8x30 |
| 1303S50 | 1.2 | 6.90 | 4.20 | 28.90 | 50 | 55780 | 25.0 | 311.0 | 24 |
平鍵8x30 |
注：以上為常用電機型號，其它型號可根據客戶要求定制

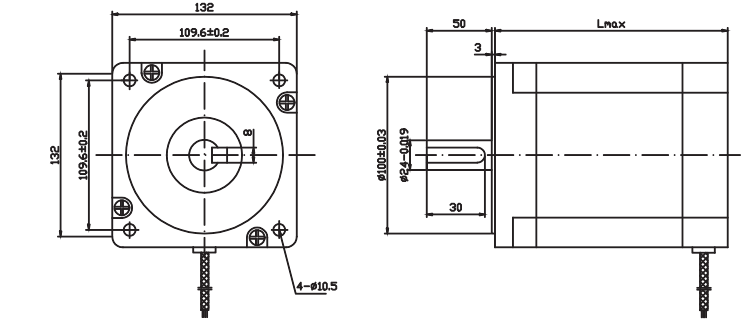

110mm三相步進電機外形尺寸
110mm三相步進電機外形尺寸接線方式
| 序號 | 1 | 2 | 3 | 4 | 備注 |
| 相序 | U | V | W | GND | 四芯插座 |

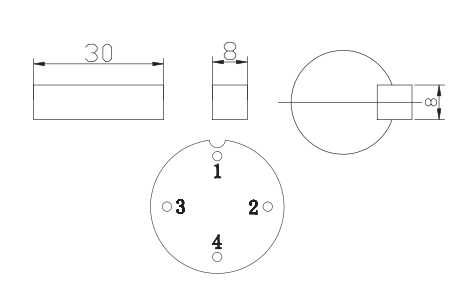

110mm三相步進電機外形尺寸接線圖
