運動特點：外部驅動式直步進線電機，又稱線性電機、直線馬達。在系統上固定好電機及螺桿上個的螺母。使用時，螺桿會隨著電機轉子旋轉并推動螺母前后移動。

應用特點：在結構上更像一個直線滑臺，電機的螺母就像是滑臺的滑塊。相較于下面兩種結構運用更加廣泛。加工工藝也最為成熟。是目前市面上需求量最大的直線步進電機。適用于行程較長的系統。

運動特點：將螺母與電機轉子集成為一體，當固定好電機時，螺桿穿過電機本體前后運動，使用時，螺桿軸不會旋轉，只會前后移動。反之螺桿兩頭固定，電機上電后轉子旋轉時，電機會沿著螺桿做直線運動。

應用特點：貫通軸電機允許更大的系統安裝誤差，線性模組如果絲桿和導軌安裝的平行度不佳，有可能導致系統卡滯，盡管螺母允許一定徑向間隙，但對于整個模組來說，是不夠的；貫通軸式電機的螺母徑向間隙可以允許絲桿的傾斜度1゜以內，因?yàn)槠湓O(shè)計的結構特性，可以允許更大的系統誤差. 相較于其他兩個結構可以節省安裝空間，由于螺桿前后移動時不做旋轉運動。不受螺桿臨界轉速的限制，可匹配更高速的運動場合。適用于有效行程較短的系統。

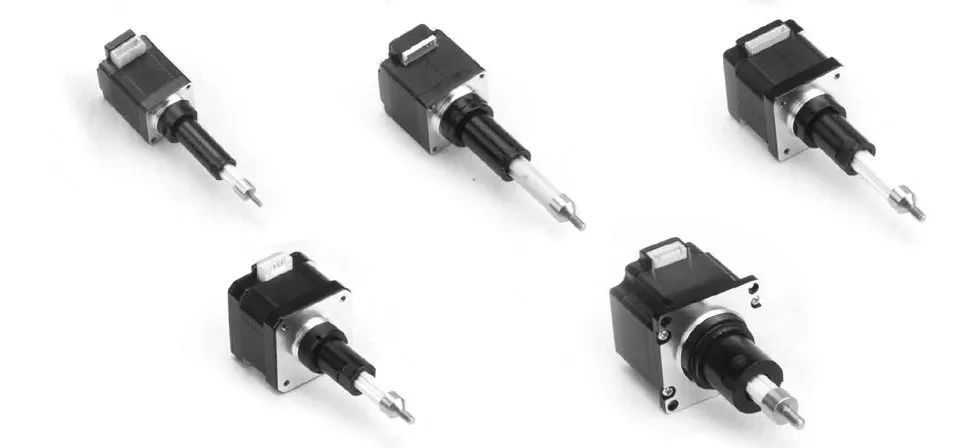

運動特點：固定軸式電機前端有花鍵防螺桿自轉結構，軸做前后伸縮運動。

應用特點：他的行程相對于以上兩種結構的直線步進電機會比較短，在有限的空間里安裝尺寸較大。行程短，應用范圍較小，適用于一些無法提供螺母或螺桿防轉的機械裝置的應用場合。相較于其他兩種結構價格偏高。

  在相同的行程下，貫通軸式直線電機總長最短，固定軸式最長。

1、外部驅動式：行程在1-500mm的線性滑動系統中一般選擇外部驅動式電機

2、貫通軸式：通常的應用行程是10-300mm，在安裝空間受限及高速運動的場合可選用貫通軸式電機。

3、固定軸式：行程小于50mm，在一些無法提供螺母或螺桿防轉的機械裝置的應用場合，可選用固定軸式電機。
